ĆWICZENIE 2
Przerzutnik Schmitta

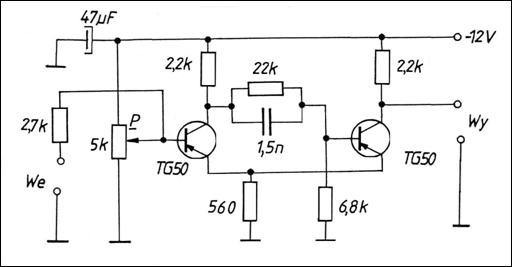

Rys. 1. Schemat ideowy przerzutnika
Schmitta.
Przebieg ćwiczenia:
1. Zmontować przerzutnik;
2. Połączyć układ z rys. 2;
3. Przy pomocy potencjometru P wyznaczyć
napięcia progowe zmieniające stan przerzutnika - obliczyć wartość histerezy
napięcia;
4. Zaobserwować własności dynamiczne
przerzutnika wykorzystując generator sygnałowy.
