ĆWICZENIE 3

Stabilizator prądu

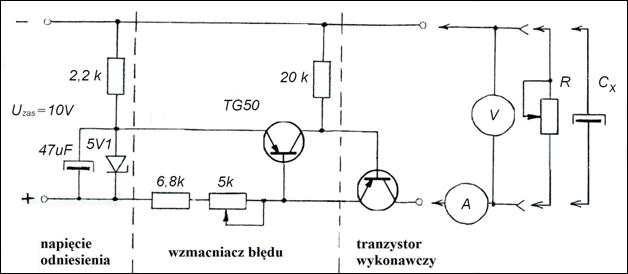

Rys. 1. Schemat stabilizatora prądu.

Przebieg ćwiczenia:

1. Zmontować układ wg schematu na rys. 1;

2. Ustawić potencjometrem wartość prądu stabilizacji przy R=0;

3. Zbadać zakres zmian prądu stabilizatora;

4. Zdjąć charakterystykę I=f(R) przy U_zas=const.;

5. Zdjąć charakterystykę U=f(R) przy U_zas=const.;

6. Wyznaczyć pojemność kondensatora elektrolitycznego.
