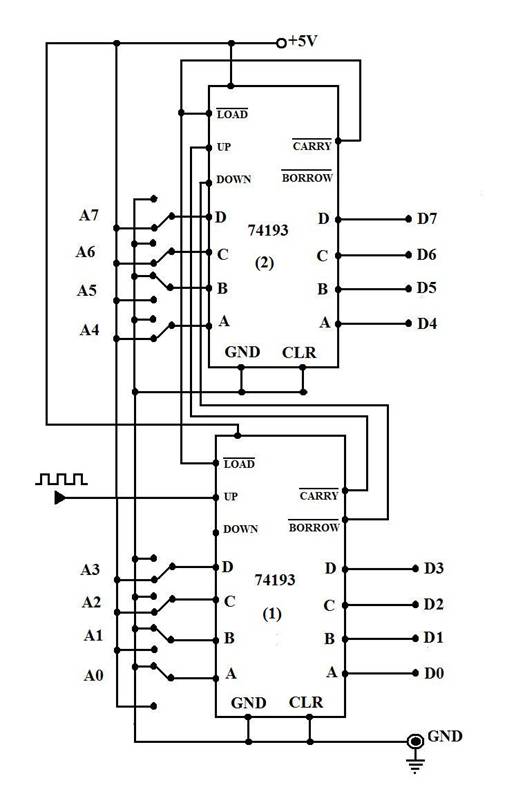

Rys. 4. Schemat ideowy połączenia dwóch 4-bitowych liczników 74193 w 8-bitowy licznik do 256 z programowaniem przy pomocy wejść A0-A7. Uwaga! Pokazane na schemacie połączenia sygnałów CARRY z wejściem UP i BORROW z wejściem DOWN należy skonfigurować odpowiednio do przyjętego kierunku liczenia (nie mogą być połączone równocześnie).
