Przy zaprogramowaniu licznika „w
górę” odpowiedź przetwornika wygląda jak na rys 5.

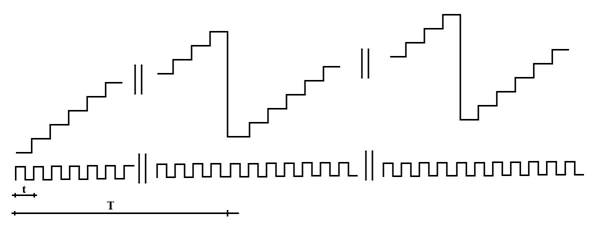

Rys. 5. Odpowiedź przetwornika sterowanego licznikiem na rys. 4.
Z rys. 5. można wyliczyć:
oraz:
gdzie:
- T - czas zliczania wybranej liczby
impulsów,
- F - częstość fali schodkowej
obserwowanej na oscyloskopie,
- t - okres sygnału taktującego z generatora fali prostokątnej
(t = 1/ng),
- N - liczba
zliczanych impulsów (N = 256 – n),
- n - liczba zaprogramowana na
liczniku.
